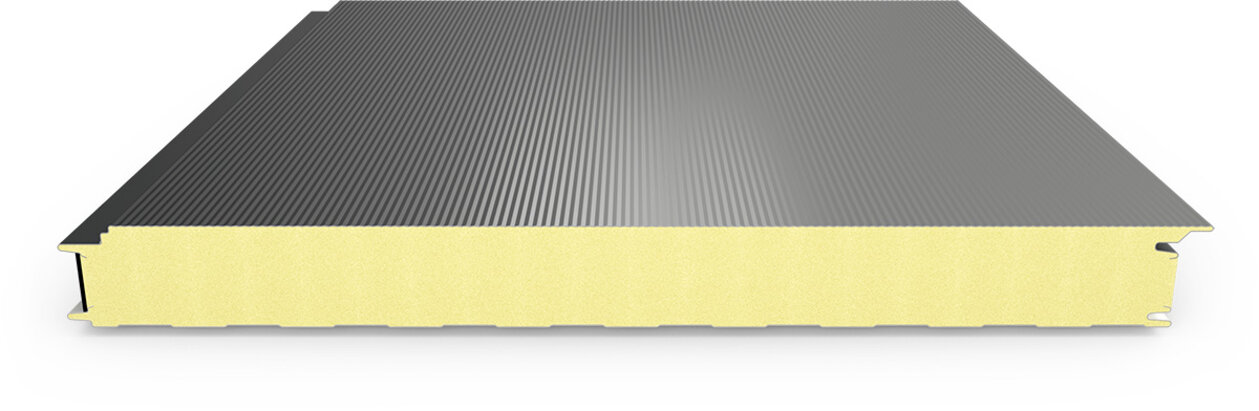

Sandwichpaneel Wand

PIR-Paneel Typ WB

Sandwichpaneel Wand

verdeckt befestigt

A-Seite
B-Seite
360°-Ansicht wird geladen...
*Sonderfarbe
(Darstellung nur beispielhaft)
?
A-Seite
B-Seite

Darstellung

Baubreite

Beschichtung und Farbe ?

  • große Auswahl an hochwertigen Farb- und Beschichtungssystemen
  • Mikrolinierung in zwei verschiedenen Ausführungen
  • verdeckte Befestigung für hochwertige Optik
Hersteller:

Technische Daten

Kerndicke mm 60 80 100 120 140
Dämmkern Typ PIR-Hartschaum
Paneelgewicht kg/m² 10,54 11,34 12,14 12,94 13,74
U-Wert* (nach EN 14509) W/(m²K) 0,390 0,290 0,230 0,190 0,160
Max. Anzahl je Paket Stk. 18 13 10 9 7
Blechstärke Außen mm 0,63 Standard – 0,50 / 0,75 auf Anfrage
Blechstärke Innen mm 0,40 Standard – 0,50 / 0,63 / 0,75 auf Anfrage
Raumgewicht kg/m³ 40
max. Paketgewicht kg 2.500
max. Herstellungslänge m 16,00
min. Herstellungslänge mm 600**
Schutzfolie Seite A
Baubreite mm 1.000
Schalldämmung Rw db ca. 26
Brandverhalten Kl. B-s2, d0
FM-Zertifizierung nach FM Approval (4881)
Stahlgüte   S-320 GD + Z / ZM / ZA / AZ (oder gleichwertig)
Nachhaltigkeit   gemäß IFBS Umwelt-Produktdeklaration nach ISO 14025 und EN 15804
Zulassung   Z-10.49-601
Normierung und Toleranzen   nach EN 14509
* U-Wert nach DIN EN14509 unter Berücksichtigung der Fugenverluste   ** Unter 2,0 m fallen Kurzlängenzuschläge an

Oberflächenprofilierung

  Standard Optional
Verfügbare Linierungen Außen Innen Außen Innen
Liniert Nein Ja Ja Nein
M16L - Mikroliniert Ja Nein Nein Nein
M8L - Mikroliniert Nein Nein Ja Nein
Liniert
M16L - Mikroliniert
M8L - Mikroliniert

Für die Inhalte der Text- oder Bilderläuterungen, der Tabellen oder statischen Werte, insbesondere für die Richtigkeit der Maße, Gewichte und statischen Werte übernehmen wir keine Gewähr.
