Sandwichpaneel Wand

PIR-Paneel Typ JI Wall SB 1100

Sandwichpaneel Wand

sichtbar befestigt

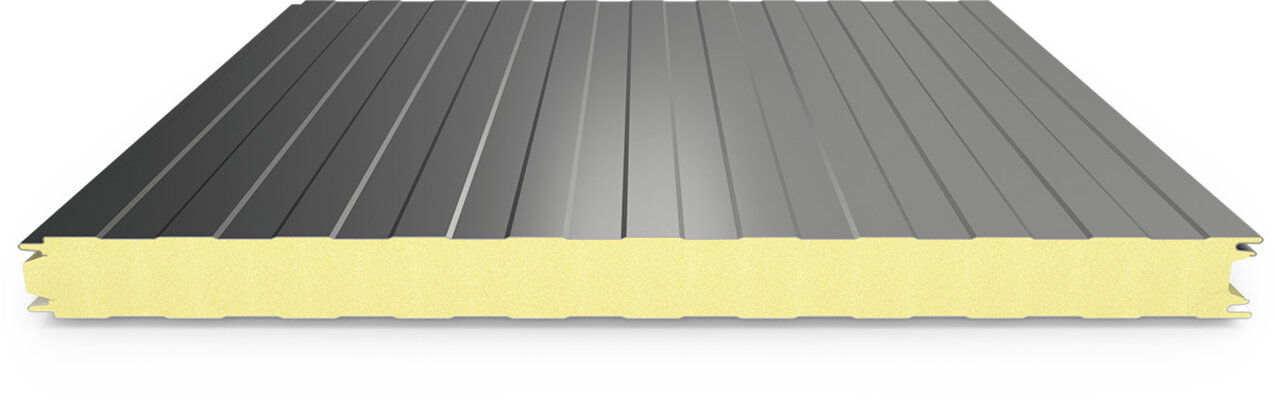

Sandwichpaneel Wand PIR-Paneel Typ JI Wall SB 1100

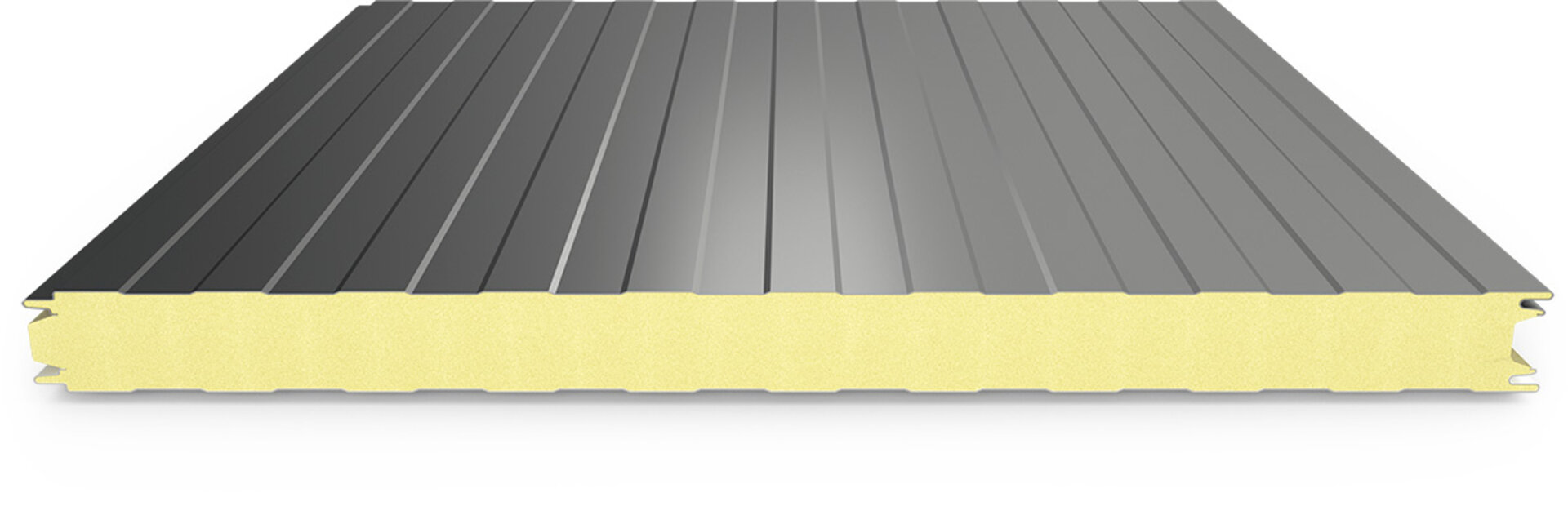

Sandwichpaneel Wand PIR-Paneel Typ JI Wall SB 1100
A-Seite
B-Seite
360°-Ansicht wird geladen...
*Sonderfarbe
(Darstellung nur beispielhaft)
?
A-Seite
B-Seite

Darstellung

Baubreite

Beschichtung und Farbe ?

  • wirtschaftliches Wandpaneel
Hersteller:

Technische Daten

Kerndicke d mm 80 100 120 150 170 200 220
Dämmkern Typ PIR-Hartschaum
Paneelgewicht kg/m² 11,31 12,07 12,83 13,97 14,73 15,87 16,63
U-Wert* (nach EN 14509) W/(m²K) 0,270 0,210 0,180 0,150 0,130 0,110 0,100
Max. Anzahl je Paket Stk. 13 10 8 7 6 5 4
Blechstärke Außen mm 0,60 Standard – 0,50 / 0,75 auf Anfrage
Blechstärke Innen mm 0,40 Standard – 0,50 / 0,60 auf Anfrage
Raumgewicht kg/m³ 40
max. Paketgewicht kg 2.500
max. Herstellungslänge m 13,60
min. Herstellungslänge mm 250**
Schutzfolie Seite A+B
Baubreite mm 1.100
Schalldämmung Rw db ca. 25
Brandverhalten Kl. B-s2, d0
Stahlgüte   S-280 GD (oder gleichwertig)
Nachhaltigkeit   gemäß IFBS Umwelt-Produktdeklaration nach ISO 14025 und EN 15804
Zulassung   Z-10.49-691
Normierung und Toleranzen   nach EN 14509
* U-Wert nach DIN EN14509 unter Berücksichtigung der Fugenverluste   ** Unter 2,0 m fallen Kurzlängenzuschläge an

Oberflächenprofilierung

  Standard Optional
Verfügbare Linierungen Außen Innen Außen Innen
Eben Nein Nein Ja Ja
Liniert Ja Ja Nein Nein
Mikroliniert Nein Nein Ja Nein
Eben
Liniert
Mikroliniert

Für die Inhalte der Text- oder Bilderläuterungen, der Tabellen oder statischen Werte, insbesondere für die Richtigkeit der Maße, Gewichte und statischen Werte übernehmen wir keine Gewähr.
