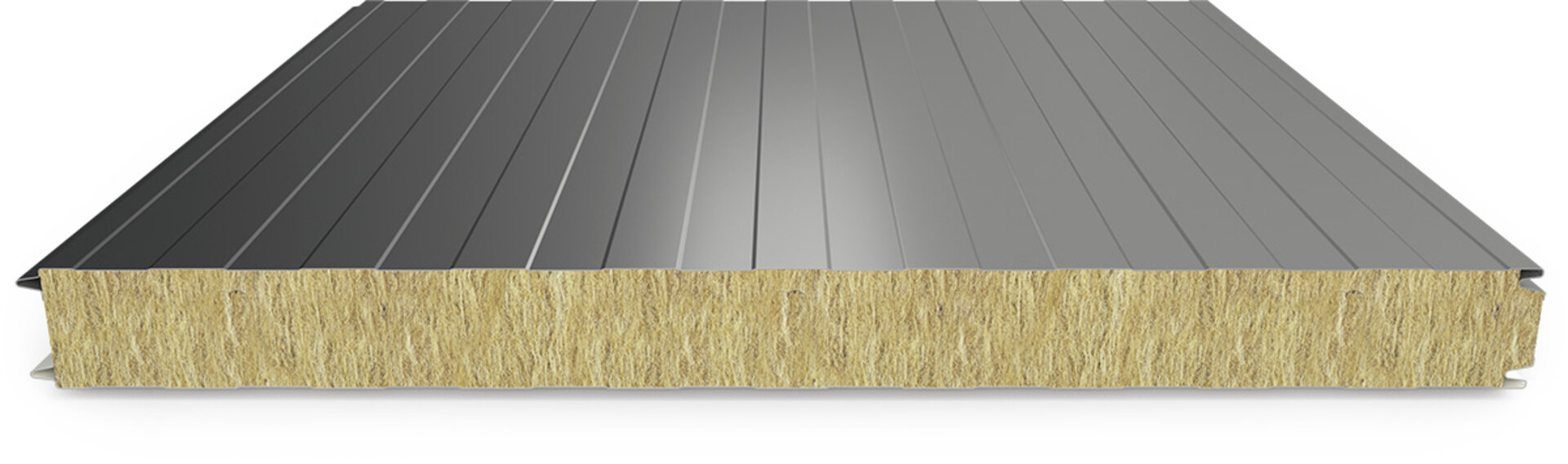

Sandwichpaneel Wand / Decke

MiWo-Paneel Typ FP

Sandwichpaneel Wand / Decke

sichtbar befestigt

A-Seite
B-Seite
360°-Ansicht wird geladen...
*Sonderfarbe
(Darstellung nur beispielhaft)
?
A-Seite
B-Seite

Darstellung

Baubreite

Beschichtung und Farbe ?

  • vier verschiedene Oberflächenprofilierungen
  • große Spannweiten durch 120 kg/m³ Raumgewicht des Dämmkerns
  • kombinierbar mit MiWo-Paneelen
Hersteller:

Technische Daten

Kerndicke mm 60 80 100 120 140 150 170 200 240
Dämmkern Typ Mineralwolle
Paneelgewicht kg/m² 16,50 18,90 21,30 23,70 26,10 27,40 29,70 33,30 38,10
U-Wert* (nach EN 14509) W/(m²K) 0,736 0,550 0,441 0,368 0,317 0,296 0,261 0,222 0,186
Max. Anzahl je Paket Stk. 18 14 11 9 8 8 7 6 5
Blechstärke Außen mm 0,60 Standard – 0,50 / 0,75 auf Anfrage
Blechstärke Innen mm 0,50 Standard – 0,40 / 0,60 / 0,75 auf Anfrage
Raumgewicht kg/m³ 120
max. Paketgewicht kg 2.500
max. Herstellungslänge m 15,00
min. Herstellungslänge mm 300**
Schutzfolie Seite A+B
Baubreite mm 1.150
Schalldämmung Rw db ca. 32
Brandverhalten Kl. A2-s1, d0
FM-Zertifizierung nach FM Approval (4880, 4881, 4882, 4471)
Stahlgüte   S-320 GD + Z275 (oder gleichwertig)
Nachhaltigkeit   gemäß IFBS Umwelt-Produktdeklaration nach ISO 14025 und EN 15804
Zulassung   Z-10.49-837
Normierung und Toleranzen   nach EN 14509
* U-Wert nach DIN EN14509 unter Berücksichtigung der Fugenverluste   ** Unter 2,0 m fallen Kurzlängenzuschläge an

Oberflächenprofilierung

  Standard Optional
Verfügbare Linierungen Außen Innen Außen Innen
Eben Nein Nein Ja Ja
Liniert Ja Ja Nein Nein
Mikroliniert Nein Nein Ja Nein
W-Liniert Nein Nein Ja Nein
Eben
Liniert
Mikroliniert
W-Liniert
Kombinationsmöglichkeit PIR-/MiWo-Paneele:
Die Kombination von PIR-Paneelen zu MiWo-Paneelen ist über den Längsstoß möglich; eine Kombination zwischen PIR/MiWo im Querstoß ist dagegen nicht umsetzbar.

Für die Inhalte der Text- oder Bilderläuterungen, der Tabellen oder statischen Werte, insbesondere für die Richtigkeit der Maße, Gewichte und statischen Werte übernehmen wir keine Gewähr.
