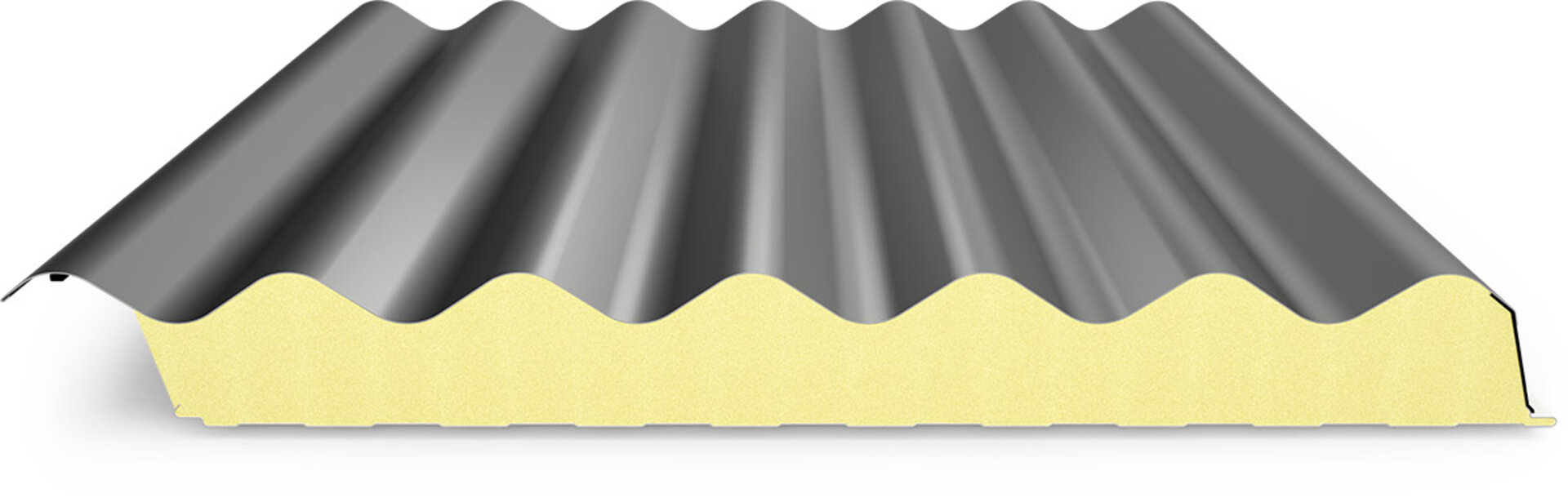

Sandwichpaneel Dach

PIR-Paneel Typ D-SL

Sandwichpaneel Dach

wellprofiliert

Sandwichpaneel Dach PIR-Paneel Typ D-SL
Sandwichpaneel Dach PIR-Paneel Typ D-SL
A-Seite
B-Seite
360°-Ansicht wird geladen...
*Sonderfarbe
(Darstellung nur beispielhaft)
?
A-Seite
B-Seite

Darstellung

Baubreite

Beschichtung und Farbe ?

  • große Auswahl an hochwertigen Farb- und Beschichtungssystemen
  • wirtschaftliches Dachpaneel
  • Wellprofil-Optik
Hersteller:

Technische Daten

Kerndicke d (+ Sicke 39 mm) mm 43 80 120
Dämmkern Typ PIR-Hartschaum
Paneelgewicht kg/m² 11,93 13,41 15,01
U-Wert* (nach EN 14509) W/(m²K) 0,800 0,240 0,170
Max. Anzahl je Paket Stk. 17 11 8
Blechstärke Außen mm 0,63 Standard – 0,50 / 0,75 auf Anfrage
Blechstärke Innen mm 0,40 Standard – 0,50 / 0,63 / 0,75 auf Anfrage
Raumgewicht kg/m³ 40
max. Paketgewicht kg 2.500
max. Herstellungslänge m 25,00
min. Herstellungslänge mm 600**
Schutzfolie Seite A
Baubreite mm 1.000
Auslinkung mm 50-300***
Schalldämmung Rw db ca. 26
Brandverhalten Kl. B-s2, d0
Stahlgüte   S-280 GD bzw. S-320 GD + Z / ZM / ZA / AZ (oder gleichwertig)
Nachhaltigkeit   gemäß IFBS Umwelt-Produktdeklaration nach ISO 14025 und EN 15804
Zulassung   Z-10.49-601
Normierung und Toleranzen   nach EN 14509
* U-Wert nach DIN EN14509 unter Berücksichtigung der Fugenverluste   ** Unter 2,0 m fallen Kurzlängenzuschläge an
*** bei Längen zwischen 3.500 und 7.000 mm gilt eine Mindestüberlappung von 100 mm

Oberflächenprofilierung

  Standard Optional
Verfügbare Linierungen Außen Innen Außen Innen
Liniert Nein Ja Nein Nein
Sinus-Wellprofiliert Ja Nein Nein Nein
Liniert
Sinus-Wellprofiliert

Für die Inhalte der Text- oder Bilderläuterungen, der Tabellen oder statischen Werte, insbesondere für die Richtigkeit der Maße, Gewichte und statischen Werte übernehmen wir keine Gewähr.
